Контроль арматуры в железобетонных конструкциях – ключевой этап для оценки их прочности, безопасности и соответствия проектным решениям. Особенно актуален он во время реконструкций, обследований старых сооружений, проведения технадзора или проверки качества новостроек. Существует несколько способов определения расположения арматуры и толщины защитного слоя. Рассмотрим основные из них и объясните, почему вихревоточный метод на сегодняшний день — один из самых точных и надежных.
Раскрытие конструкций (механический метод)
Самый простой и доступный метод – частичное разрушение бетона (отбивка) для обнаружения арматуры. Его главные преимущества – наглядность и возможность визуально оценить диаметр, состояние стали и толщину слоя. Но метод имеет существенные недостатки: он повреждает конструкцию, требует времени на восстановление, создает шум и пыль, а также ограничивается точечными измерениями. К тому же, не всегда возможно выполнить отражение в нужном месте из-за ограниченного доступа или риска потери несущей способности.
Георадор (GPR)
Радарные системы позволяют производить глубинное сканирование с помощью электромагнитных волн. Метод хорошо работает в сухой среде, позволяет видеть несколько слоев арматуры и обнаруживать закладные элементы. Однако георадар требует сложной интерпретации данных, чувствителен к влаге, неоднородности бетона и присутствию металлических конструкций поблизости. Точность измерения толщины защитного слоя и диаметра арматуры ограничена, особенно при плотном армировании или на глубинах менее 50 мм.
Феромагнитный (магнитно-индукционный) метод
Этот метод базируется на изменении магнитного поля вокруг стальной арматуры. Он достаточно широко применяется для неразрушающего контроля, поскольку позволяет определять расположение арматуры, толщину покрытия и частично диаметр стержня. К недостаткам относится ограниченная точность в зонах с двойным армированием, влияние соседних стержней на результат и сложность измерений на поверхностях с неровным контуром.
Вихревоточный метод

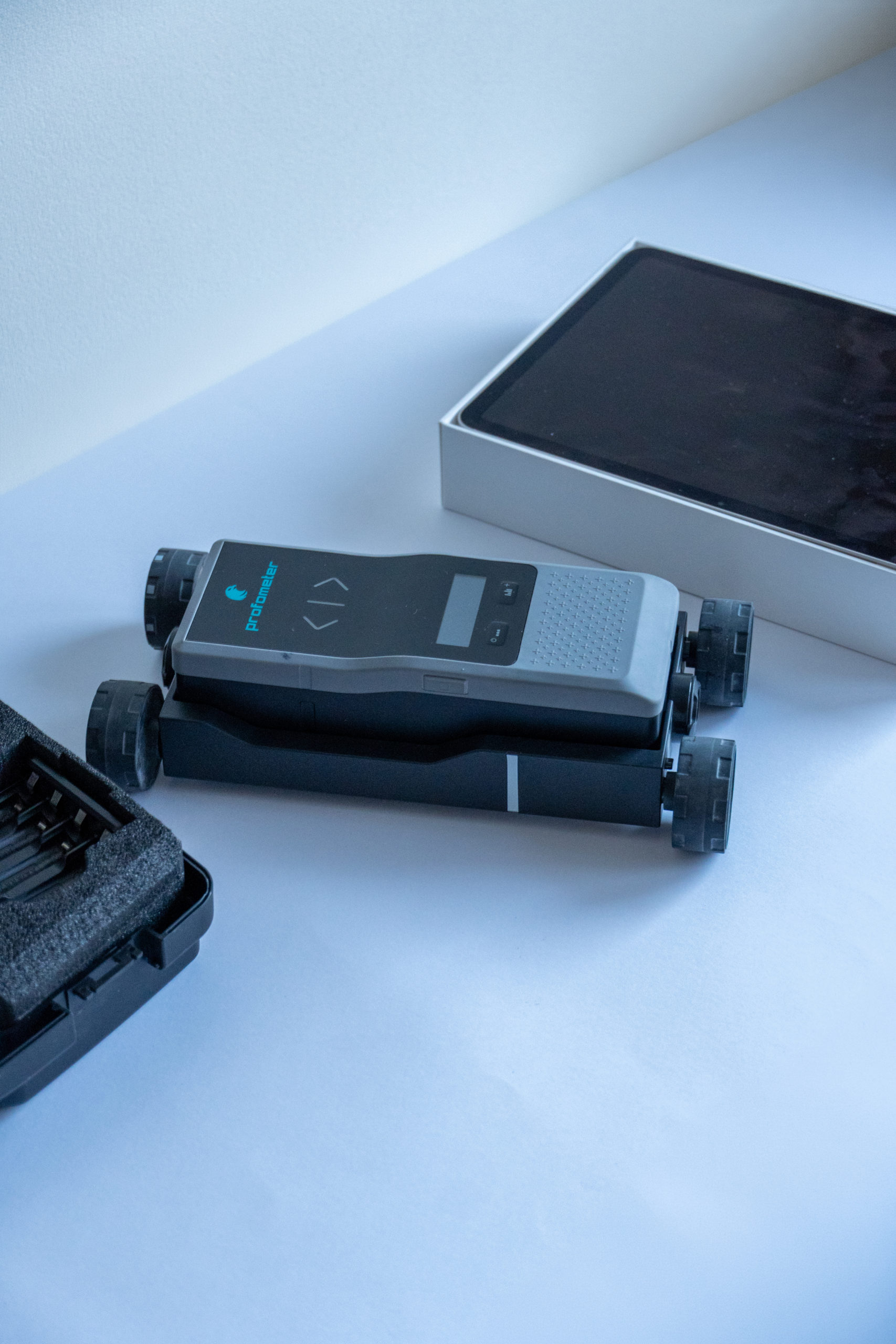

Этот метод основан на явлении индукции: в датчике создается сменное электромагнитное поле, которое приводит вихревые токи в металлических объектах. Ответ этих токов считывается прибором и используется для определения глубины залегания арматуры, ее диаметра и оценки толщины защитного слоя. Вихревоточные приборы, в частности Profometer PM 8000 Pro, отличаются высокой точностью, стабильностью результатов и способностью работать даже при сложном армировании.
Преимущества вихревоточного метода
- Высокая точность. Толщина защитного слоя измеряется с погрешностью до ±1 мм, что позволяет обнаружить даже незначительные отклонения от проекта.
- Неразрушающий. Метод не требует никакого вмешательства в конструкцию.
- Устойчивость к воздействию влаги и неоднородностей бетона. В отличие от радаров, вихревоточные приборы стабильно работают в условиях повышенной влажности или в присутствии мелкого щебня.
- Возможность коррекции влияния соседних стержней. Современные приборы, такие как Profometer PM8000 Pro, имеют функции автоматической коррекции сигнала при плотном армировании или двухслойных сетках.
- Цифровая обработка данных. Результаты легко выводить в виде карт, отчетов и интегрировать в BIM.
Вывод
Хотя каждый из методов контроля арматуры имеет свои преимущества и ограничения, вихревоточный метод отличается оптимальным сочетанием точности, надежности и удобства использования на строительной площадке. Именно поэтому Лаборатория VERUM выбрала Profometer PM8000 Pro в качестве основного прибора для неразрушающего обследования железобетонных конструкций. Мы готовы предоставить профессиональные услуги контроля арматуры с максимальной точностью и без ущерба объектам.
